Ilustrovaný skrutkový extrudér

Ningbo Fangli Technology Co., Ltd.je avýrobca mechanických zariadenís viac ako 30-ročnými skúsenosťamizariadenie na vytláčanie plastových rúr, nová ochrana životného prostredia a nové materiálové vybavenie. Od svojho založenia sa Fangli vyvíjal na základe požiadaviek používateľov. Prostredníctvom neustáleho zlepšovania, nezávislého výskumu a vývoja v oblasti základnej technológie a trávenia a absorpcie pokročilých technológií a iných prostriedkov sme sa vyvinuliLinka na vytláčanie PVC rúr, Linka na vytláčanie rúr PP-R, PE vodovodná / vytláčacia linka plynovodu, ktorý odporučilo čínske ministerstvo výstavby nahradiť dovážané produkty. Získali sme titul „Prvotriedna značka v provincii Zhejiang“.

Už sme boli svedkami brutálnej sily prepravy tekutín a presnosti oddeľovania plynov. Teraz vstúpme do reťazca petrochemického priemyslu, aby sme videli, ako sa pevné vysokopolymérne materiály vypúšťané z reaktorov pretavujú, miešajú a vytláčajú do tvaru.

V tejto oblasti je absolútne ťažké obrnené vozidloSkrutkový extrudér.

Ak je odstredivé čerpadlo navrhnuté pre vodu a nízkoviskózne kvapaliny, potom je extrudér dokonalou zbraňou na skrotenie ultravysokoviskóznych nenewtonských kvapalín (polymérových tavenín). V podstate ide o obrovskú „Archimedovu skrutku“ umiestnenú vo vyhrievanom oceľovom sude.

I. Tri „očistné“ zóny extrudéra

Najfascinujúcejším aspektom extrudéra je to, že jednoduchou zmenou geometrie jedinej závitovky môže súčasne vykonávať päť úloh v rámci jedného zariadenia: dopravu pevných látok, tavenie, odvzdušňovanie, miešanie a čerpanie.

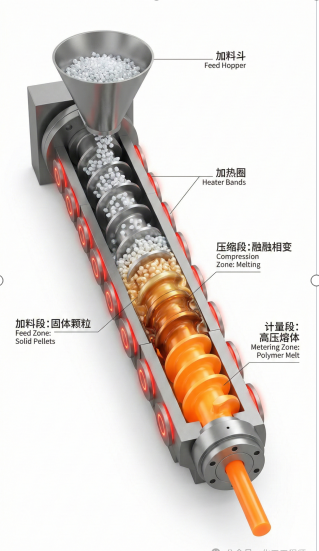

Ak valec rozrežeme a sledujeme smer pohybu materiálu, skrutka je zvyčajne rozdelená do troch presne definovaných funkčných zón:

Prvá zóna: Zóna podávania --Pevný manipulátor

- Geometria:Najhlbší skrutkový kanál s najväčším objemom.

- Čo sa stane:Plastové pelety padajú zo zásobníka navrchu. Skrutka sa otáča a posúva pevné pelety pri izbovej teplote nepretržite dopredu, podobne ako mlynček na mäso. V tomto štádiu zostáva materiál pevný.

Druhá zóna: Kompresná/taviaca zóna – Trením vyhrievaná pec

- Geometria:Priemer koreňa skrutky sa zväčšuje, čo spôsobuje prudké zníženie hĺbky kanála. Priestor je drasticky stlačený.

- Čo sa stane:Toto je najťažšia časť celého stroja. Keď sa priestor zmenšuje, pevné pelety sú pevne rozdrvené medzi skrutkou a stenou suda. Intenzívne mechanické strihy a trenie vytvárajú obrovské množstvo tepla (šmykové teplo). Pomocou vyhrievacích pásov mimo valca sú plastové pelety „nútené roztaviť sa“ a premeniť sa z pevnej látky na viskóznu roztavenú kvapalinu. Medzitým sa vzduch zachytený medzi peletami vytlačí späť.

Tretia zóna: Meracia zóna – tlakovo stabilizované čerpanie

- Geometria:Extrémne plytká a konštantná hĺbka kanála.

- Čo sa stane:V tomto bode musí byť všetok plast 100% homogénna tavenina. Veľmi plytký kanál generuje vysoký tlak, tlačí taveninu s vysokou viskozitou smerom k otvoru matrice s absolútne stabilným prietokom a tlakom – ako pri vytláčaní zubnej pasty – aby sa nakoniec sformovala do prameňov, vyfúkla do filmov alebo narezala na nové pelety.

II.  Single Screw vs. Twin-Screw

Jednozávitovkový extrudér:

Jednoduchá konštrukcia, lacná a odolná. Spolieha sa hlavne na „trenie“ medzi materiálom a stenou hlavne, aby sa materiál posunul dopredu. Používa sa hlavne na bežné profily, ako sú rúry a plechy.

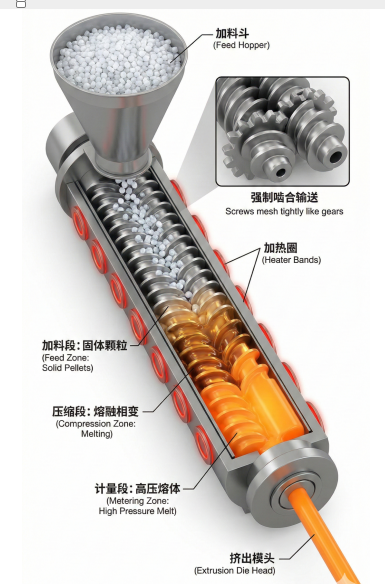

Dvojzávitovkový extrudér:

Hlaveň obsahuje dve do seba zapadajúce skrutky (zvyčajne súbežné a paralelné). Zapadajú do seba ako ozubené kolesá, poskytujú pozitívny transport a extrémne silný samostierací účinok. Ak potrebujete zapracovať veľké množstvo farebnej predzmesi, sklenených vlákien alebo vykonať zložité chemické reakcie v plastoch, je jedinou voľbou dvojzávitovkový extrudér. Jeho schopnosť miešania a strihu je mimoriadne silná.
